Compensa tu energía reactiva y olvidate de las penalizaciones
Dosier de productoCompensación de la energía reactiva
Tras compensar la energía reactiva, se reducirá o se eliminará la penalización por consumo de energía, con el consecuente ahorro en la factura de electricidad
Baterías automáticas de condensadores
Las baterías automáticas de condensadores son equipos diseñados para la compensación automática de energía reactiva en redes donde los niveles de cargas son fluctuantes y las variaciones de potencia tienen carencia de segundos, mediante maniobra por contactores.
Su simplicidad de instalación, conjuntamente con su alta tecnología y robustez, hacen el equipo ideal para compensar la reactiva en instalaciones donde los niveles de carga son fluctuantes.

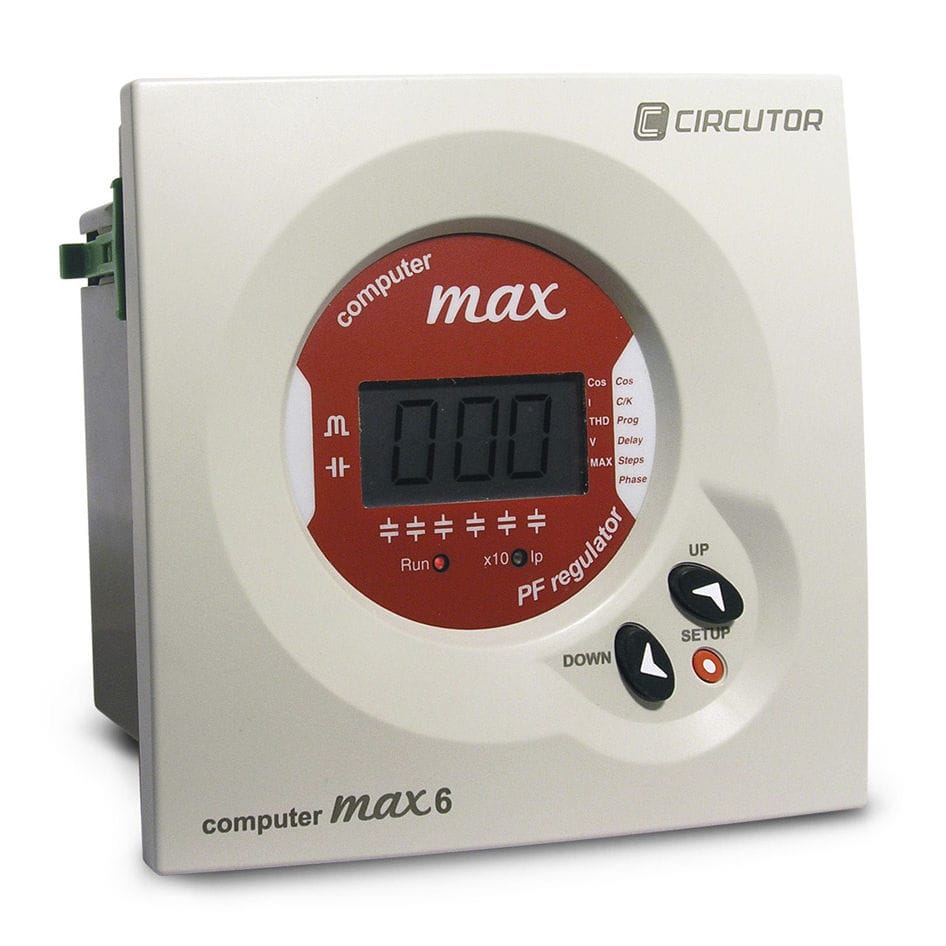

Regulador
Mide el cosΦ de la instalación y da la orden necesaria para variar los kVAr entregados a la instalación y alcanza el cosΦ objetivo.

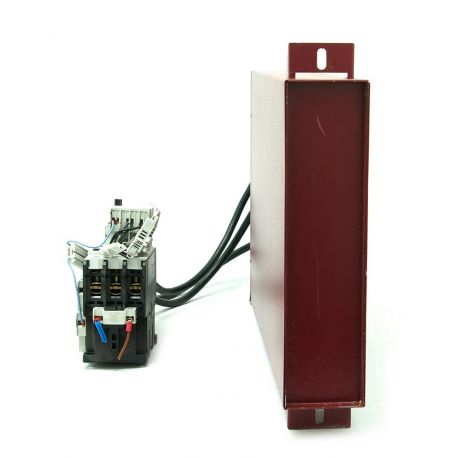

Contactores
Elementos que maniobran los condensadores que componen la batería para aportar los kVAr necesarios.
Condensadores
Elementos que proporcionan la energía reactiva necesaria a la instalación. Se suelen emplear en partes de la instalación en las que las variaciones de energía reactiva son acusadas, como en los embarrados de los CGBT o en cuadros secundarios importantes.
Especificaciones técnicas
| Caracteristicas |
Tensión de empleo: 400 V (Otras tensiones consultar) Tensión de refuerzo: 440 V Frecuencia: 50 Hz (Otras frecuencias consultar) Tolerancia sobre la capacidad: -5%, +10% Ensayo de impulso: 15 kV, onda tipo rayo 1,2 / 50µs Entrada transformador de corriente: 250 mA hasta 5A Tensión maniobra contactores: 230 V |
| Condensadores | Condensador tipo CLZ en modelos OPTIM 2, OPTIM 3, OPTIM 5, OPTIM 8 y OPTIM 9. Condensador tipo CSB en modelos OPTIM SC8, OPTIM SC12 y OPTIM SC16. Contactores adecuados para corrientes capacitivas. |
| Protección | Protección magnetotérmica general incorporada en modelos OPTIM 2 y OPTIM 3. Protección magnetotérmica por escalón en OPTIM 5. Fusibles con alto poder de corte (APR) tipo NH-00 en modelos OPTIM 8, OPTIM 9, OPTIM SC8, OPTIM SC12 y OPTIM SC16. |
| Regulador energía reactiva | Computer TWO, con 2 salidas de relé, en modelo OPTIM 2. Computer MAX plug&play con indicación digital y 6 o 12 salidas de relé según tipo, en el resto de modelos. |
| Suplementos |
Interruptor manual en cabecera de batería. Interruptor automático en cabecera de batería. Interruptor automático + protección diferencial en cabecera de batería. Unidad de ventilación forzada + termostato. Placa de policarbonato contra contactos directos. Autotransformador 400/230 V (incluido en OPTIM 8, 9, SC8, SC12, y SC16). Regulador con Analizador de redes incorporado y medida trifásica |
| Tensión residual de descarga | 75 V / 3 minutos |
| Pérdidas condensador | Inferior a 0,5 W/kvar |
| Sobrecarga | 1,3 veces la corriente nominal en permanencia |
| Sobretensión | 0% 8 sobre 24 horas 15% hasta 15 minutos sobre 24 horas 20% hasta 5 minutos sobre 24 horas 30% hasta 1 minutos sobre 24 horas |
| Temperatura | Clase D según IEC-60831: Media diaria: 45 ºC, Media anual: 35 ºC, Máxima: 55 ºC, Mínima: -50 ºC |
| Condiciones | Humedad: 80% sin condensación Altitud: menor 2.000 m.s.n.m. Material envolvente: Termoplástico en modelo OPTIM 2 Chapa metálica en resto de modelos Grado protección: IP 21 Color: RAL 7035 Gris RAL 3005 Granate Ventilación: Natural ó forzada según opciones |
| Normativa | IEC 60831-1, UNE 60831-1, IEC 61921, IEC 60439, IEC 61439 |

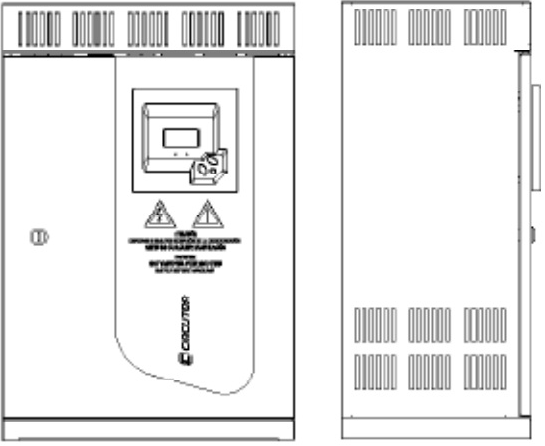

Circuitor OPTIM Plug & Play
Estudio de viabilidad
Realizaremos un estudio gratuito en el que analizaremos la potencia reactiva de su instalación para dimensionar el equipo adecuado
Estudio de viabilidad
Previo a cualquier instalación, se realizará un “estudio de viabilidad económica” donde se analizarán las penalizaciones derivadas de la energia reactiva registrada en su instalación
Nos basaremos en los datos de un periodo anual completo y de este modo dimensionaremos la bateria automática de condensadores adecuada para compensar la energia reactiva generada.
Financiado 100%
Sin intereses
Podrás aplazar el pago de este equipamiento, incluyendo el coste de su instalación, en 15 meses sin intereses
Incluido en tu factura
Puedes elegir que lo incluyamos en tu factura eléctrica desde 18 hasta 60 meses, así el ahorro te permitirá amortizar la inversión.
